Positive Drive Chain Edge (PDCE)

Bandes transporteuses à entraînement positif pour applications exigeantes.

Lorsque votre application nécessite un entraînement positif, une indexation ou une synchronisation, une conception de bord de chaîne est le choix pratique. Les bandes transporteuses à entraînement positif utilisant un bord de chaîne sont également largement utilisées en raison de leur uniformité en pas, de leur résistance élevée à la traction avec un poids relativement léger de la bande/chaîne et de leur bonne durabilité sous des charges sévères.

Positive Drive Chain Edge (PDCE)

Sélectionnez une autre option de produit

Fonctionnalités

Spécifications

Options

Téléchargements

Fonctionnalités

CONÇU SUR MESURE POUR VOTRE APPLICATION

Les PDCE sont de véritables bandes transporteuses personnalisées, dans lesquelles des chaînes standard ou spéciales sont ajoutées à un système de support conçu sur mesure pour votre produit et votre processus. Les bandes transporteuses PDCE peuvent être produites en utilisant de nombreux matériaux différents, y compris différentes qualités de fer malléable, des alliages moulés à haute résistance, du fer malléable traité thermiquement, de l'acier inoxydable et de l'acier au carbone.

LES PROFESSIONNELS DES BANDES ASHWORTH SONT PRÊTS À VOUS AIDER

De nombreuses configurations de maillage métallique sont disponibles, y compris le tissage équilibré, le tissage équilibré composé et le tissage conventionnel. Des modules en plastique sont également disponibles pour servir de surface de support du produit. Cependant, le maillage métallique ou le module approprié est à la fois spécifique à l'application et à l'élément de support de bande. Les professionnels des bandes Ashworth sont prêts à vous aider à choisir la bonne combinaison de chaînes, de supports transversaux et de superposition de maillage, ainsi que toutes les plaques de protection, ascenseurs ou séparateurs de voie requis pour répondre à vos besoins spécifiques.

Pour les applications exigeantes

  • Uniforme en pas
  • Alignement rectiligne
  • Haute résistance à la traction
  • Durable sous des charges sévères
  • Durée de vie plus longue de la bande qu'avec les entraînements à goupille fendue

Choix d'application

  • Choisissez parmi divers poids et forces de chaîne
  • Personnalisez avec différents maillages de convoyeur ou modules en plastique
  • Disponible avec des bords de protection, des ascenseurs et/ou des séparateurs de voie

Aide à la conception

  • Les professionnels des bandes Ashworth sont prêts à vous aider à choisir les variations et les options appropriées pour votre application spécifique

DIRECTION

courbe

PARCOURS RECTILIGNE

APPLICATIONS

proofer

FUMOIRFUMEUR

cuisinière

CUISINIÈRE

Dryer

SÉCHOIR

fryer

FRITEUSE

Est-ce que cela répond aux besoins de votre projet ?

Est-ce que cela répond aux besoins de votre projet ?

Est-ce que cela répond aux besoins de votre projet ?

C'est parti !

C'est parti !

C'est parti !

Spécifications

Spécifications techniques
Matériaux disponibles
(Maillage et tiges de connexion)
Acier inoxydable, acier au carbone et galvanisé, alliages d'acier à haute température
Largeur minimale* Défini par les largeurs de chaîne et de maillage spécifiées par le client
Largeur maximale du maillage* Aucune largeur maximale absolue ; dépend de l'application du client et des spécifications de la bande
Surface de convoyage Égal à la largeur de maillage ou à la dimension intérieure du bord de protection si des bords de protection sont utilisés
Poids Dépend des poids de la maille, de la tige et de la chaîne
Tension admissible Défini par la force de la chaîne
Types de maillage disponibles Tissage équilibré, tissage équilibré composé ou tissage conventionnel
Capacité de courbe Parcours rectiligne uniquement
Température maximale En fonction du type de chaîne et du matériau
Méthode d'entraînement Entraînement positif via une chaîne et des pignons assortis

Notes

Les ensembles de bandes PDCE utilisant des chaînes à rouleaux métalliques sont largement utilisés dans les applications de convoyeurs en raison de l'uniformité du pas, de la résistance élevée à la traction et du poids relativement léger. Une variété presque illimitée de bandes PDCE sur mesure est possible, en combinant les nombreux types de mailles, de chaînes et de supports transversaux (tiges).

Chaînes

Chaînes à rouleaurouleaux

Ashworth peut incorporer presque toutes les chaînes à rouleaux de précision, telles que RC50, C2060H ou C2082H. Les types de chaînes peuvent être à pas simple ou double, et les chaînes à pas double peuvent avoir un rouleau standard ou surdimensionné.

Les chaînes à rouleaux à bague de catégorie ingénierie sont des chaînes entièrement en acier, adaptées aux services intensifs et aux conditions de fonctionnement difficiles. Des chaînes à rouleaux surdimensionnées, robustes et à pas long sont également disponibles dans le commerce et peuvent être incorporées dans les bandes PDCE.

Chaînes à glissement

Les chaînes à glissement sont définies comme toute chaîne qui ne possède pas de rouleau. Les chaînes Pintle entrent dans cette classe ; elles ont une grande durabilité et supporteront des charges moyennes à basse vitesse. Fabriqués à partir de fer malléable, elles fonctionneront de manière satisfaisante à des températures allant jusqu'à 316 °C (600 °F). Pour la manipulation de charges lourdes, un alliage moulé à haute résistance est recommandé. Pour les conditions de corrosivité sévère ou les températures supérieures à 1050 °F (566 °C), plusieurs types d'alliages d'acier inoxydable coulé sont disponibles.

Les chaînes de liaisons détachables sont également disponibles en fer malléable ou en acier pressé. Les convoyeurs à entraînement positif utilisant des chaînes de liaisons détachables sont utilisés dans les applications avec des charges légères et des vitesses lentes. Ces chaînes doivent être bien lubrifiées et sont normalement utilisées lorsque des conditions de fonctionnement non abrasives existent.

Les catalogues des fabricants de chaînes fournissent des données complètes, des spécifications et des types d'accessoires disponibles pour tous les types de chaînes qui peuvent être incorporés dans les bandes Ashworth PDCE.

Maillage

Le maillage d'une bande PDCE peut être de n'importe quel tissage équilibré, tissage équilibré composé ou variété de tissage conventionnel. Toutefois, le deuxième nombre de comptage (SC) est fonction de l'espacement entre les supports transversaux, sauf si une spirale spéciale* est utilisée ou si le support transversal est fixé à la face inférieure du maillage. (Pour plus d'informations, voir la section « Désignation du maillage pour les bandes métalliques tissées ».)

Les mailles des bandes PDCE peuvent être fabriquées de l'une des trois manières suivantes :

  • Un maillage plus épais que la normale est tissé pour accueillir les supports transversaux, qui sont insérés à travers les spirales. Les spirales sont toutes de taille uniforme dans toute la bande.
  • Le maillage est d'épaisseur standard mais est entrecoupé de spirales spéciales* pour accueillir de grands supports transversaux ou lorsqu'un maillage très dense est spécifié.
  • Le maillage est d'épaisseur standard et est fixé au sommet des supports transversaux (canaux ou angles de barres plates).

* Une spirale spéciale est plus grande qu'une spirale standard et peut être fabriquée sous différentes formes : ovale, losange, carré, etc.

Supports transversaux

Tiges

Les tiges sont fréquemment utilisées comme supports transversaux. Leur longueur est généralement la même que la largeur totale de la bande. Les bords de tige sont soudés, soudés à la rondelle, brasés, brasés ou percés et enduits comme spécifié. Les tiges grimaçantes sont utilisées pour maintenir les plaques latérales de la chaîne en place lorsque des tiges de la taille d'une broche sont utilisées avec des goupilles creuses rivetées ou des chaînes à goupille, et sont situées sur chaque pas de chaîne. Lorsqu'elles sont utilisées comme supports transversaux et engagent la chaîne comme goupilles, la taille standard des tiges est la suivante :

Numéro ANSIDiamètre de la tige
RC35 et RC41 0,135" (3,4 mm)
RC40, C2040, & C2042 0,152" (3,9 mm)
RC50, C2050 & C2052 0,196" (5,0 mm)
RC60, C2060H & C2062H 0,230" (5,8 mm)
RC80, C2080H & C2082H 0,307" (7,8 mm)

Tuyau/tige

Les tiges peuvent être insérées à travers n'importe quel tuyau ou tube disponible dans le commerce ; la combinaison est ensuite insérée à travers le maillage. Le tuyau ou la tige est généralement de la même largeur que le maillage.

Tige abaissée

Lorsque le diamètre de la tige est surdimensionné pour la chaîne selon le tableau précédent, les extrémités des tiges peuvent être abaissées au diamètre de la goupille standard pour engager la chaîne.

Canal ou angle

Tout canal ou angle disponible fabriqué ou fabriqué commercialement peut être utilisé comme support transversal. Ceux-ci sont normalement soudés ou brasés sur la face inférieure de la maille. En général, les supports transversaux de canal ou d'angle sont boulonnés à une fixation à la chaîne, mais dans certains cas, ils sont soudés à la plaque latérale de la chaîne.

Barre plate

Toute barre plate fabriquée fabriquée commercialement ou manufacturée peut être utilisée comme support transversal. La longueur de la barre plate est déterminée par le type de chaîne utilisée et sa fixation. La barre plate peut être insérée à travers la maille ou fixée à la face inférieure de la maille comme spécifié. Lorsqu'elle est fixée à la face inférieure, la barre plate est soudée ou brasée à la maille à travers des fentes ou des trous dans la barre plate. En général, la barre plate est boulonnée à la chaîne, mais dans certains cas, elle est soudée à la plaque latérale de la chaîne.

Options disponibles

Bords de protection

Les bords de protection sont situés à l'intérieur de la chaîne. La hauteur au-dessus de la surface et du matériau de la bande est spécifiée par le client. Les bords de protection sont généralement utilisés avec des supports transversaux ronds (tiges, tiges tournées vers le bas ou tuyau / tige) qui sont insérés à travers des trous dans le bord de protection.

Les bords de protection sont généralement des plaques qui peuvent être décalées, de conception imbriquée ou des plaques plates qui sont assemblées dans un arrangement en bardeaux ou en quinconce. Les plaques peuvent être carrées ou rectangulaires et évasées ou entaillées selon les besoins (figure 18). Des plaques avec des languettes doubles peuvent être utilisées. Les languettes inférieures peuvent être insérées à travers le maillage ou les languettes peuvent chevaucher le maillage et y être soudées ou brasées. Chaque fois que des bords de protection sont spécifiés, la dimension IGE (Inside Guard Edge) doit être spécifiée par le client.

Vols (ascenseurs ou crampons)

Généralement, les volées sont fixées à la bande en les soudant ou en les brasant à la maille et/ou aux bords de protection (le cas échéant). Le style, le matériau, la hauteur et l'espacement au-dessus de la surface de la bande sont spécifiés par le client. La longueur du vol est généralement la même que la largeur de maille, mais peut être plus étroite si spécifiée.

Habituellement, les vols sont produits à partir de supports d'angle formés, bien que des barres plates disponibles dans le commerce, des clés, des tôles coupées ou d'autres formes spécifiées par le client puissent être utilisés. Les types d'angles ont généralement des fentes ou des trous percés dans le fond pour faciliter le soudage du bouchon au maillage. Il convient de noter que les vols ne sont pas destinés à transporter le produit vers le haut des pentes, mais uniquement à empêcher le glissement du produit.

Racleurs

Des accessoires de raclage, généralement fabriqués à partir de maillage métallique, pendent de la surface inférieure de la bande pour essuyer les débris des bacs d'égouttage, des plateaux, des bacs, etc. Ces attaches sont généralement fixées à un maillage de bande avec une tige de connexion droite ou sertie. La désignation du maillage (le cas échéant), le matériau, la longueur sous la surface de la bande, la largeur du racleur et l'espacement sont spécifiés par le client.

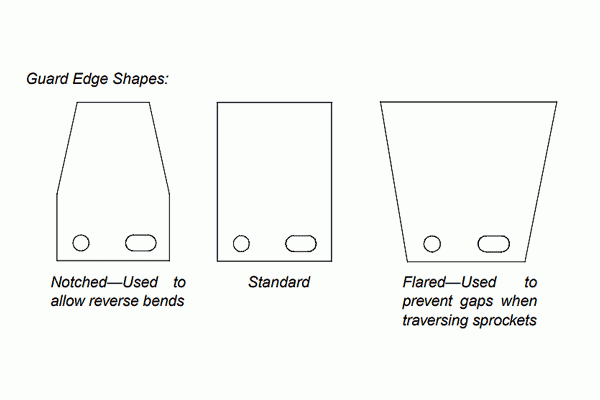

Ashworth PosiDrive Spiral® Conveyor Belt Guard Edge Shapes

Besoin d'informations plus détaillées ?

Besoin d'informations plus détaillées ?

Besoin d'informations plus détaillées ?

Options

Options de produit

Bords de protection

Les bords de protection sont situés à l'intérieur de la chaîne. La hauteur au-dessus de la surface et du matériau de la bande est spécifiée par le client. Les bords de protection sont généralement utilisés avec des supports transversaux ronds (tiges, tiges tournées vers le bas ou tuyau / tige) qui sont insérés à travers des trous dans le bord de protection.

Les bords de protection sont généralement des plaques qui peuvent être décalées, de conception imbriquée ou des plaques plates qui sont assemblées dans un arrangement en bardeaux ou en quinconce. Les plaques peuvent être carrées ou rectangulaires et évasées ou entaillées selon les besoins (figure 18). Des plaques avec des languettes doubles peuvent être utilisées. Les languettes inférieures peuvent être insérées à travers le maillage ou les languettes peuvent chevaucher le maillage et y être soudées ou brasées. Chaque fois que des bords de protection sont spécifiés, la dimension IGE (Inside Guard Edge) doit être spécifiée par le client.


Vols (ascenseurs ou crampons)

Généralement, les volées sont fixées à la bande en les soudant ou en les brasant à la maille et/ou aux bords de protection (le cas échéant). Le style, le matériau, la hauteur et l'espacement au-dessus de la surface de la bande sont spécifiés par le client. La longueur du vol est généralement la même que la largeur de maille, mais peut être plus étroite si spécifiée.

Habituellement, les vols sont produits à partir de supports d'angle formés, bien que des barres plates disponibles dans le commerce, des clés, des tôles coupées ou d'autres formes spécifiées par le client puissent être utilisés. Les types d'angles ont généralement des fentes ou des trous percés dans le fond pour faciliter le soudage du bouchon au maillage. Il convient de noter que les vols ne sont pas destinés à transporter le produit vers le haut des pentes, mais uniquement à empêcher le glissement du produit.

Racleurs

Des accessoires de raclage, généralement fabriqués à partir de maillage métallique, pendent de la surface inférieure de la bande pour essuyer les débris des bacs d'égouttage, des plateaux, des bacs, etc. Ces attaches sont généralement fixées à un maillage de bande avec une tige de connexion droite ou sertie. La désignation du maillage (le cas échéant), le matériau, la longueur sous la surface de la bande, la largeur du racleur et l'espacement sont spécifiés par le client.

Téléchargements

Téléchargements

Instructions d'installation, de montage et de maintenance

Formulaire d'examen du système de convoyeur

Fonctionnalités

CONÇU SUR MESURE POUR VOTRE APPLICATION

Les PDCE sont de véritables bandes transporteuses personnalisées, dans lesquelles des chaînes standard ou spéciales sont ajoutées à un système de support conçu sur mesure pour votre produit et votre processus. Les bandes transporteuses PDCE peuvent être produites en utilisant de nombreux matériaux différents, y compris différentes qualités de fer malléable, des alliages moulés à haute résistance, du fer malléable traité thermiquement, de l'acier inoxydable et de l'acier au carbone.

LES PROFESSIONNELS DES BANDES ASHWORTH SONT PRÊTS À VOUS AIDER

De nombreuses configurations de maillage métallique sont disponibles, y compris le tissage équilibré, le tissage équilibré composé et le tissage conventionnel. Des modules en plastique sont également disponibles pour servir de surface de support du produit. Cependant, le maillage métallique ou le module approprié est à la fois spécifique à l'application et à l'élément de support de bande. Les professionnels des bandes Ashworth sont prêts à vous aider à choisir la bonne combinaison de chaînes, de supports transversaux et de superposition de maillage, ainsi que toutes les plaques de protection, ascenseurs ou séparateurs de voie requis pour répondre à vos besoins spécifiques.

Pour les applications exigeantes

  • Uniforme en pas
  • Alignement rectiligne
  • Haute résistance à la traction
  • Durable sous des charges sévères
  • Durée de vie plus longue de la bande qu'avec les entraînements à goupille fendue

Choix d'application

  • Choisissez parmi divers poids et forces de chaîne
  • Personnalisez avec différents maillages de convoyeur ou modules en plastique
  • Disponible avec des bords de protection, des ascenseurs et/ou des séparateurs de voie

Aide à la conception

  • Les professionnels des bandes Ashworth sont prêts à vous aider à choisir les variations et les options appropriées pour votre application spécifique

DIRECTION

courbe

PARCOURS RECTILIGNE

APPLICATIONS

proofer

FUMOIRFUMEUR

cuisinière

CUISINIÈRE

Dryer

SÉCHOIR

fryer

FRITEUSE

Est-ce que cela répond aux besoins de votre projet ?

Est-ce que cela répond aux besoins de votre projet ?

Est-ce que cela répond aux besoins de votre projet ?

C'est parti !

C'est parti !

C'est parti !

Spécifications

Options de pignon disponibles

Référence Sprocket

Sprocket spec description diagram

Sélectionnez une autre taille de pignon

Select a product

Taille du nom Montrer Dent Diamètre du pas en (mm) Diamètre du moyeu en (mm) Alésage Min in (mm) Alésage Max in (mm)
3 2052B8 CS 8 3,27 (82,96) 2,52 (63,91) 0,62 (15,88) 1,9 (48,26)
4 2052B10 T304 10 4,05 (102,74) 3,3 (83,69) 0 2,55 (64,77)
5 2052B13 CS 13 5,22 (132,66) 4,43 (112,65) 0 3,45 (87,63)
10 2052B26 CS 26 10,37 (263,4) 9,62 (244,35) 0 8,13 (206,5)

Référence du matériau

  • Acetal - polyoxymethylene plastic
  • Celcon - acetal copolymer
  • CI - cast iron
  • Hardened Steel
  • Nylon
  • T303 - stainless steel
  • T316 - stainless steel
  • UMHW - polyethylene plastic

Options

Options de produit

Bords de protection

Les bords de protection sont situés à l'intérieur de la chaîne. La hauteur au-dessus de la surface et du matériau de la bande est spécifiée par le client. Les bords de protection sont généralement utilisés avec des supports transversaux ronds (tiges, tiges tournées vers le bas ou tuyau / tige) qui sont insérés à travers des trous dans le bord de protection.

Les bords de protection sont généralement des plaques qui peuvent être décalées, de conception imbriquée ou des plaques plates qui sont assemblées dans un arrangement en bardeaux ou en quinconce. Les plaques peuvent être carrées ou rectangulaires et évasées ou entaillées selon les besoins (figure 18). Des plaques avec des languettes doubles peuvent être utilisées. Les languettes inférieures peuvent être insérées à travers le maillage ou les languettes peuvent chevaucher le maillage et y être soudées ou brasées. Chaque fois que des bords de protection sont spécifiés, la dimension IGE (Inside Guard Edge) doit être spécifiée par le client.


Vols (ascenseurs ou crampons)

Généralement, les volées sont fixées à la bande en les soudant ou en les brasant à la maille et/ou aux bords de protection (le cas échéant). Le style, le matériau, la hauteur et l'espacement au-dessus de la surface de la bande sont spécifiés par le client. La longueur du vol est généralement la même que la largeur de maille, mais peut être plus étroite si spécifiée.

Habituellement, les vols sont produits à partir de supports d'angle formés, bien que des barres plates disponibles dans le commerce, des clés, des tôles coupées ou d'autres formes spécifiées par le client puissent être utilisés. Les types d'angles ont généralement des fentes ou des trous percés dans le fond pour faciliter le soudage du bouchon au maillage. Il convient de noter que les vols ne sont pas destinés à transporter le produit vers le haut des pentes, mais uniquement à empêcher le glissement du produit.

Racleurs

Des accessoires de raclage, généralement fabriqués à partir de maillage métallique, pendent de la surface inférieure de la bande pour essuyer les débris des bacs d'égouttage, des plateaux, des bacs, etc. Ces attaches sont généralement fixées à un maillage de bande avec une tige de connexion droite ou sertie. La désignation du maillage (le cas échéant), le matériau, la longueur sous la surface de la bande, la largeur du racleur et l'espacement sont spécifiés par le client.

Téléchargements

Téléchargements

Instructions d'installation, de montage et de maintenance

Formulaire d'examen du système de convoyeur
