SYSTÈME DE BANDE ET DE PIGNON CLEATRAC
SYSTÈME DE BANDE ET DE PIGNON CLEATRAC
SYSTÈME DE BANDE ET DE PIGNON CLEATRAC
EFFICACE ET RENTABLE
EFFICACE ET RENTABLE
ENTRAÎNEMENT POSITIF
PARCOURS RECTILIGNE
HYGIÉNIQUE
LE TRANSFERT LE PLUS
SERRÉ DE L'INDUSTRIE
LE TRANSFERT LE PLUS SERRÉ DE L'INDUSTRIE
Le système de bande et de pignon Cleatrac® d'Ashworth est la solution de transformation des aliments idéale pour transférer avec précision, même les petits produits, minimiser les dommages aux produits et maintenir votre processus de fabrication opérationnel. En tant que seul fournisseur de pignons à dents coniques personnalisés de l'industrie parfaitement adaptés à la bande Cleatrac, les systèmes de bande et de pignons Cleatrac ont fait leurs preuves dans la fourniture de l'appariement parfait.
Solution efficace et rentable, les systèmes Cleatrac Belt & Sprockets sont garantis par Ashworth pour fournir un engagement positif des pignons afin d'assurer un transport précis du produit tout au long du cycle de traitement. Les bandes et les pignons Cleatrac sont également compatibles avec les plus petits diamètres de barre de nez de l'industrie, jusqu'à un cinquième de pouce (5,1 millimètres).
Le système de bande et de pignon Cleatrac® d'Ashworth est la solution de transformation des aliments idéale pour transférer avec précision, même les petits produits, minimiser les dommages aux produits et maintenir votre processus de fabrication opérationnel. En tant que seul fournisseur de pignons à dents coniques personnalisés de l'industrie parfaitement adaptés à la bande Cleatrac, les systèmes de bande et de pignons Cleatrac ont fait leurs preuves dans la fourniture de l'appariement parfait.
Solution efficace et rentable, les systèmes Cleatrac Belt & Sprockets sont garantis par Ashworth pour fournir un engagement positif des pignons afin d'assurer un transport précis du produit tout au long du cycle de traitement. Les bandes et les pignons Cleatrac sont également compatibles avec les plus petits diamètres de barre de nez de l'industrie, jusqu'à un cinquième de pouce (5,1 millimètres).
Alignement parfait garanti avec un système de pignon à entraînement positif
Alignement parfait garanti avec un système de pignon à entraînement positif
SYSTÈME DE BANDE ET DE PIGNON CLEATRAC
EN BREF
SYSTÈME DE BANDE ET DE PIGNON CLEATRAC
EN BREF
Minimisez les dommages au produit :
- L'engagement positif garanti des pignons assure un transport précis du produit
- La solution de transfert de produits la plus serrée de l'industrie
- Compatible avec les plus petits diamètres de barre de nez de l'industrie

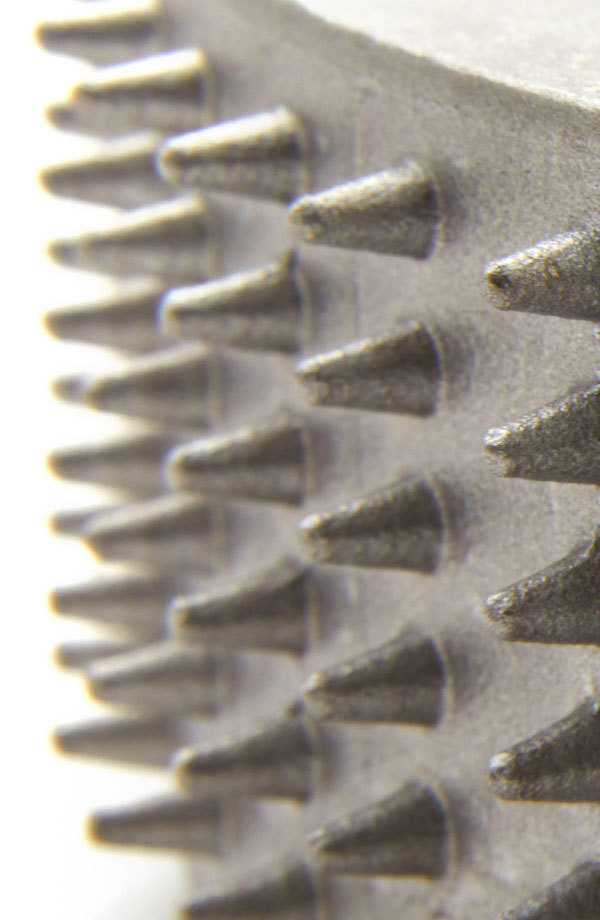

- Les pignons conçus avec des dents de forme conique n'ont pas de pointes tranchantes qui peuvent endommager les fils en spirale
- Disponible dans différentes configurations de maillage pour une prise en charge du produit et un flux d'air précis pour une large gamme d'applications
Réduire les coûts d'exploitation :
- Moins coûteux que les systèmes de construction à bord de chaîne
- Conçu pour apporter une durée de vie plus longue de la bande qu'avec les entraînements à goupille fendue
- Plus durable et moins sujet à la fatigue que les conceptions de fils sur plan unique
- Construit avec un design de tissage équilibré ouvert facile à nettoyer
Disponibilité à la demande :
- Les largeurs standard sont en stock et disponibles pour une livraison sous 24 heures
- Disponible complet avec pignons, roulements de support et rouleaux de remplissage
DIRECTION
PARCOURS RECTILIGNE
APPLICATIONS
CONGÉLATEUR
FUMOIRFUMEUR
REFROIDISSEUR
CUISINIÈRE
SÉCHOIR
FRITEUSE
ÉTUVE
BLANCHEUR
PASTEURISATION
NIVELAGE
TRANSFERT
EMBALLAGE
Résiste aux environnements les plus difficiles avec la moitié de la masse du fil plat standard
LE PIGNON EST TOUT AUSSI IMPORTANT QUE LA BANDE !
LE PIGNON EST TOUT AUSSI IMPORTANT QUE LA BANDE !
Fabriqué en polyéthylène UHMW ou en acier inoxydable T303, Cleatrac utilise les pignons parfaits pour entraîner positivement les bandes en maillage. Les pignons sont disponibles dans diverses tailles, mais des pignons de taille spéciale peuvent être fabriqués pour répondre aux besoins d'un client.
Fabriqué en polyéthylène UHMW ou en acier inoxydable T303, Cleatrac utilise les pignons parfaits pour entraîner positivement les bandes en maillage. Les pignons sont disponibles dans diverses tailles, mais des pignons de taille spéciale peuvent être fabriqués pour répondre aux besoins d'un client.
L'entraînement positif offre une véritable course de bande et les diamètres terminaux minimaux permettent un transfert étroit du produit sur et hors de la bande. Les pignons sont percés de manière surdimensionnée pour permettre un mouvement latéral sur l'arbre compensant les changements de largeur de bande dus à la température.
L'entraînement positif offre une véritable course de bande et les diamètres terminaux minimaux permettent un transfert étroit du produit sur et hors de la bande. Les pignons sont percés de manière surdimensionnée pour permettre un mouvement latéral sur l'arbre compensant les changements de largeur de bande dus à la température.
Surface lisse et uniforme pour les transferts de boîtes serrés
Est-ce que cela répond aux besoins de votre projet ?
Est-ce que cela répond aux besoins de votre projet ?
Est-ce que cela répond aux besoins de votre projet ?
C'est parti !
C'est parti !
C'est parti !

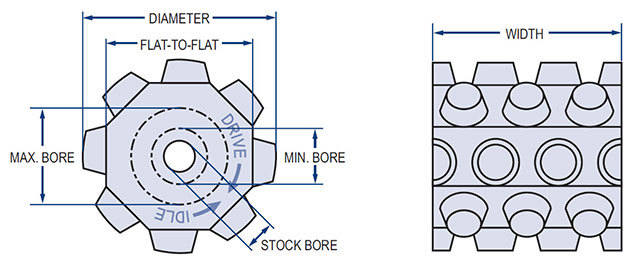

Spécifications
Options de pignon disponibles
Référence Sprocket
Sélectionnez une autre taille de pignon
Select a product
| Taille du nom | Montrer | Dent | Diamètre du pas en (mm) | Diamètre du moyeu en (mm) | Alésage Min in (mm) | Alésage Max in (mm) |
|---|---|---|---|---|---|---|
| 1 | CTS 18-08 T303 | 8 | 1,75 (44,42) | 1,51 (38,38) | 0 | 1,08 (27,43) |
| 1 | CTS 18-08 UHMW | 8 | 1,75 (44,42) | 1,51 (38,38) | 0,25 (6,35) | 1 (25,4) |
| 1 | CTS 18-08 UHMW | 8 | 1,75 (44,42) | 1,51 (38,38) | 0,5 (12,7) | 1 (25,4) |
| 1 | CTS 18-08 UHMW | 8 | 1,75 (44,42) | 1,51 (38,38) | 0,75 (19,05) | 1 (25,4) |
| 1 | CTS 18-08 UHMW | 8 | 1,75 (44,42) | 1,51 (38,38) | 1 (25,4) | 1 (25,4) |
| 1 | CTS 30-08 T303 | 8 | 1,15 (29,29) | 0,94 (23,8) | 0 | 0,62 (15,88) |
| 1 | CTS 30-08 UHMW | 8 | 1,15 (29,29) | 0,94 (23,8) | 0,25 (6,35) | 0,62 (15,88) |
| 1 | CTS 30-08 UHMW | 8 | 1,15 (29,29) | 0,94 (23,8) | 0,5 (12,7) | 0,62 (15,88) |
| 1 | CTS 30-08 UHMW | 8 | 1,15 (29,29) | 0,94 (23,8) | 0,5 (12,7) | 0,62 (15,88) |
| 1 | CTS 30-08 UHMW | 8 | 1,15 (29,29) | 0,94 (23,8) | 0,62 (15,88) | 0,62 (15,88) |
| 1 | CTS 42-12 T303 SS | 12 | 1,19 (30,23) | 1 (25,5) | 0,5 (12,7) | 0,63 (16) |
| 1 | CTS 42-12 UHMW | 12 | 1,2 (30,38) | 1,01 (25,73) | 0,5 (12,7) | 0,5 (12,7) |
| 1 | CTS 42-12 UHMW | 12 | 1,2 (30,38) | 1,01 (25,73) | 0,5 (12,7) | 0,5 (12,7) |
| 1 | CTS 48-20 T303 SS | 20 | 1,52 (38,73) | 1,34 (34,01) | 0 | 0,96 (24,38) |
| 1 | CTS 48-20 UHMW | 20 | 1,52 (38,73) | 1,34 (34,01) | 0,5 (12,7) | 0,72 (18,29) |
| 1 | CTS 60-08 UHMW | 8 | 0,56 (14,2) | 0,43 (11,02) | 0,24 (5,99) | 0,25 (6,35) |
| 1 | CTS 60-08 UHMW | 8 | 0,56 (14,2) | 0,43 (11,02) | 0,2 (5,08) | 0,25 (6,35) |
| 1 | CTS 60-08 UHMW | 8 | 0,56 (14,2) | 0,43 (11,02) | 0,25 (6,35) | 0,25 (6,35) |
| 1 | CTS 60-28 T303 SS | 28 | 1,73 (43,89) | 1,57 (39,95) | 0,69 (17,53) | 1,14 (28,96) |
| 1 | CTS 60-28 UHMW | 28 | 1,73 (43,89) | 1,57 (39,95) | 0,75 (19,05) | 0,95 (24,13) |
| 1 | CTS60-28 T303 | 28 | 1,73 (43,89) | 1,57 (39,95) | 0 | 1,14 (28,96) |
| 2 | CTS 18-12 Acetal | 12 | 2,74 (69,55) | 2,5 (63,5) | 0,75 (19,05) | 1,88 (47,75) |
| 2 | CTS 18-12 T303 | 12 | 2,74 (69,55) | 2,5 (63,5) | 0,69 (17,53) | 1,88 (47,75) |
| 2 | CTS 18-12 UHMW | 12 | 2,74 (69,55) | 2,5 (63,5) | 1 (25,4) | 1,69 (42,93) |
| 2 | CTS 18-12 UHMW Blue | 12 | 2,74 (69,55) | 2,5 (63,5) | 0,75 (19,05) | 1,69 (42,93) |
| 2 | CTS 30-12 Acetal | 12 | 1,81 (46,02) | 1,6 (40,54) | 1 (25,4) | 1 (25,4) |
| 2 | CTS 30-12 T303 | 12 | 1,81 (46,02) | 1,6 (40,54) | 0,69 (17,53) | 1,16 (29,46) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 0,25 (6,35) | 1 (25,4) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 0,5 (12,7) | 1 (25,4) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 0,75 (19,05) | 1 (25,4) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 0,75 (19,05) | 1 (25,4) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 1 (25,4) | 1 (25,4) |
| 2 | CTS 30-12 UHMW | 12 | 1,81 (46,02) | 1,6 (40,54) | 1 (25,4) | 1 (25,4) |
| 2 | CTS 42-20 T303 SS | 20 | 2,07 (52,48) | 1,88 (47,75) | 1 (25,4) | 1,38 (35,05) |
| 2 | CTS 42-20 T303 SS | 20 | 2,07 (52,48) | 1,88 (47,75) | 0 | 1,38 (35,05) |
| 2 | CTS 42-20 UHMW | 20 | 2,05 (52,07) | 1,88 (47,75) | 0,75 (19,05) | 1,19 (30,23) |
| 2 | CTS 42-20 UHMW | 20 | 2,05 (52,07) | 1,88 (47,75) | 1 (25,4) | 1,19 (30,23) |
| 2 | CTS 42-20 UHMW | 20 | 2,05 (52,07) | 1,88 (47,75) | 1 (25,4) | 1,19 (30,23) |
| 2 | CTS 48-24 T303 SS | 24 | 1,85 (46,86) | 1,66 (42,14) | 0 | 1,22 (30,99) |
| 2 | CTS 48-24 UHMW | 24 | 1,85 (46,86) | 1,66 (42,14) | 0,75 (19,05) | 0,97 (24,64) |
| 2 | CTS 60-12 T303 SS | 12 | 0,9 (22,81) | 0,77 (19,63) | 0,5 (12,7) | 0,5 (12,7) |
| 2 | CTS 60-12 T303 SS | 12 | 0,9 (22,81) | 0,77 (19,63) | 0 | 0,43 (10,92) |
| 2 | CTS 60-12 UHMW | 12 | 0,9 (22,81) | 0,77 (19,63) | 0,25 (6,35) | 0,5 (12,7) |
| 2 | CTS 60-12 UHMW | 12 | 0,9 (22,81) | 0,77 (19,63) | 0,5 (12,7) | 0,5 (12,7) |
| 2 | CTS 60-40 T303 SS | 40 | 2,49 (63,3) | 2,34 (59,41) | 0,69 (17,53) | 1,78 (45,21) |
| 2 | CTS 60-40 UHMW | 40 | 2,49 (63,3) | 2,34 (59,41) | 0,75 (19,05) | 1,53 (38,86) |
| 2 | CTS 60-40 UHMW | 40 | 2,49 (63,3) | 2,34 (59,41) | 0,75 (19,05) | 1,53 (38,86) |
| 2 | CTS 60-40 UHMW | 40 | 2,49 (63,3) | 2,34 (59,41) | 1 (25,4) | 1,53 (38,86) |
| 2 | CTS 60-40 UHMW Blue | 40 | 2,49 (63,3) | 2,34 (59,41) | 1 (25,4) | 1,53 (38,86) |
| 3 | CTS 18-14 Acetal | 14 | 3,21 (81,46) | 2,95 (74,98) | 1,5 (38,1) | 2,33 (59,18) |
| 3 | CTS 18-14 T303 | 14 | 3,2 (81,2) | 2,99 (75,84) | 1,75 (44,45) | 2,37 (60,2) |
| 3 | CTS 18-14 UHMW | 14 | 3,21 (81,46) | 2,95 (74,98) | 0,5 (12,7) | 2,08 (52,83) |
| 3 | CTS 30-14 T303 | 14 | 2,13 (54,09) | 1,91 (48,56) | 0 | 1,42 (36,07) |
| 3 | CTS 30-14 UHMW | 14 | 2,13 (54,04) | 1,93 (48,97) | 0,5 (12,7) | 1,24 (31,5) |
| 3 | CTS 42-24 T303 SS | 24 | 2,48 (63,07) | 2,3 (58,42) | 0,69 (17,53) | 1,74 (44,2) |
| 3 | CTS 42-24 UHMW | 24 | 2,48 (63,07) | 2,3 (58,42) | 0,75 (19,05) | 1,49 (37,85) |
| 3 | CTS 42-24 UHMW | 24 | 2,48 (63,07) | 2,3 (58,42) | 1 (25,4) | 1,49 (37,85) |
| 3 | CTS 48-32 T303 SS | 32 | 2,48 (63,06) | 2,31 (58,67) | 0,69 (17,46) | 1,75 (44,45) |
| 3 | CTS 48-32 UHMW | 32 | 2,48 (63,06) | 2,31 (58,67) | 0,75 (19,05) | 1,5 (38,1) |
| 3 | CTS 48-32 UHMW | 32 | 2,48 (63,06) | 2,31 (58,67) | 1 (25,4) | 1,5 (38,1) |
| 3 | CTS 60-14 UHMW | 14 | 1,05 (26,64) | 0,89 (22,63) | 0,5 (12,7) | 0,5 (12,7) |
| 3 | CTS 60-92 T303 SS | 92 | 5,81 (147,52) | 5,64 (143,15) | 0,69 (17,53) | 4,52 (114,81) |
| 3 | CTS 60-92 UHMW | 92 | 5,81 (147,52) | 5,64 (143,15) | 0,75 (19,05) | 4,28 (108,71) |
| 3 | CTS 60-92 UHMW | 92 | 5,81 (147,52) | 5,64 (143,15) | 1 (25,4) | 4,28 (108,71) |
| 3 | CTS 60-92 UHMW | 92 | 5,81 (147,52) | 5,64 (143,15) | 1 (25,4) | 4,28 (108,71) |
| 3 | CTS 60-92 UHMW | 92 | 5,64 (143,15) | 5,81 (147,52) | 1,25 (31,75) | 4,45 (113,03) |
| 3 | CTS 60-92 UHMW Blue | 92 | 5,81 (147,52) | 5,64 (143,15) | 0,75 (19,05) | 4,28 (108,71) |
| 3 | CTS 60-92 UHMW Blue | 92 | 5,81 (147,52) | 5,64 (143,15) | 1 (25,4) | 4,28 (108,71) |
| 4 | CTS 18-18 T303 | 18 | 3,95 (100,37) | 3,95 (100,3) | 0 | 3,08 (78,23) |
| 4 | CTS 18-18 UHMW | 18 | 4,19 (106,48) | 3,95 (100,43) | 1,18 (29,97) | 2,96 (75,18) |
| 4 | CTS 18-18 UHMW | 18 | 4,19 (106,48) | 3,95 (100,43) | 0,5 (12,7) | 2,96 (75,18) |
| 4 | CTS 18-18 UHMW | 18 | 4,19 (106,48) | 3,95 (100,43) | 0,75 (19,05) | 2,96 (75,18) |
| 4 | CTS 18-18 UHMW | 18 | 4,19 (106,48) | 3,95 (100,43) | 1 (25,4) | 2,96 (75,18) |
| 4 | CTS 30-16 T303 | 16 | 2,45 (62,28) | 2,23 (56,74) | 0 | 1,68 (42,67) |
| 4 | CTS 30-16 UHMW | 16 | 2,44 (62,05) | 2,23 (56,57) | 0,75 (19,05) | 1,48 (37,59) |
| 4 | CTS 42-30 T303 SS | 30 | 3,11 (79,11) | 2,93 (74,5) | 0 | 2,31 (58,67) |
| 4 | CTS 42-30 UHMW | 30 | 3,12 (79,12) | 2,93 (74,4) | 1 (25,4) | 2,06 (52,32) |
| 4 | CTS 48-48 T303 SS | 48 | 3,88 (98,63) | 3,7 (93,9) | 1,94 (49,21) | 2,95 (74,93) |
| 4 | CTS 60-24 Acetal | 24 | 1,86 (47,35) | 1,74 (44,17) | 0,92 (23,37) | 1,3 (33,02) |
| 4 | CTS 60-24 ACETAL | 24 | 1,86 (47,35) | 1,74 (44,17) | 0,66 (16,76) | 1,3 (33,02) |
| 4 | CTS 60-24 T303 SS | 24 | 1,86 (47,35) | 1,74 (44,17) | 0,69 (17,53) | 1,3 (33,02) |
| 4 | CTS 60-24 T316 SS | 24 | 1,86 (47,35) | 1,74 (44,17) | 1 (25,4) | 1,3 (33,02) |
| 4 | CTS 60-24 UHMW | 24 | 1,86 (47,35) | 1,74 (44,17) | 0,75 (19,05) | 1,05 (26,67) |
| 4 | CTS 60-24 UHMW | 24 | 1,86 (47,35) | 1,74 (44,17) | 0,75 (19,05) | 1,05 (26,67) |
| 4 | CTS 60-24 UHMW | 24 | 1,86 (47,35) | 1,74 (44,17) | 1 (25,4) | 1,05 (26,67) |
| 5 | CTS 18-20 Acetal | 20 | 4,67 (118,72) | 4,43 (112,65) | 1,58 (40,01) | 3,45 (87,63) |
| 5 | CTS 18-20 UHMW | 20 | 4,67 (118,72) | 4,43 (112,65) | 0,75 (19,05) | 3,32 (84,33) |
| 5 | CTS 30-18 T303 SS | 18 | 2,77 (70,46) | 2,56 (64,92) | 0 | 1,94 (49,28) |
| 5 | CTS 30-18 UHMW | 18 | 2,79 (70,92) | 2,58 (65,43) | 0,75 (19,05) | 1,77 (44,96) |
| 5 | CTS 30-18 UHMW | 18 | 2,79 (70,92) | 2,58 (65,43) | 1 (25,4) | 1,77 (44,96) |
| 5 | CTS 30-18 UHMW | 18 | 2,79 (70,92) | 2,58 (65,43) | 1 (25,4) | 1,77 (44,96) |
| 5 | CTS 42-32 T303 SS | 32 | 3,3 (83,76) | 3,12 (79,3) | 1,97 (50,01) | 2,38 (60,45) |
| 5 | CTS 42-32 T303 SS | 32 | 3,3 (83,76) | 3,12 (79,3) | 1 (25,4) | 2,38 (60,45) |
| 5 | CTS 42-32 T303 SS | 32 | 3,3 (83,76) | 3,12 (79,3) | 1,25 (31,75) | 2,38 (60,45) |
| 5 | CTS 42-32 T303 SS | 32 | 3,3 (83,76) | 3,12 (79,3) | 0,69 (17,46) | 2,38 (60,45) |
| 5 | CTS 42-32 UHMW | 32 | 3,33 (84,61) | 3,14 (79,88) | 0,75 (19,05) | 2,27 (57,66) |
| 5 | CTS 42-32 UHMW | 32 | 3,33 (84,61) | 3,14 (79,88) | 1 (25,4) | 2,27 (57,66) |
| 5 | CTS 48-74 T303 SS | 74 | 6,02 (152,93) | 5,84 (148,21) | 1 (25,4) | 4,72 (119,89) |
| 5 | CTS 60-42 T303 SS | 42 | 3,29 (83,57) | 3,16 (80,31) | 0,69 (17,53) | 2,42 (61,47) |
| 5 | CTS 60-42 T303 SS | 42 | 3,29 (83,57) | 3,16 (80,31) | 0 | 2,42 (61,47) |
| 5 | CTS 60-42 UHMW | 42 | 3,29 (83,57) | 3,16 (80,31) | 1 (25,4) | 2,29 (58,17) |
| 5 | CTS 60-42 UHMW | 42 | 3,29 (83,57) | 3,16 (80,31) | 0,75 (19,05) | 2,29 (58,17) |
| 5 | CTS 60-42 UHMW | 42 | 3,29 (83,57) | 3,16 (80,31) | 1 (25,4) | 2,29 (58,17) |
| 6 | CTS 30-20 T303 | 20 | 3,11 (78,99) | 2,89 (73,33) | 0,69 (17,53) | 2,27 (57,66) |
| 6 | CTS 30-20 UHMW | 20 | 3,11 (78,99) | 2,89 (73,33) | 0,75 (19,05) | 2,02 (51,31) |
| 6 | CTS 30-20 UHMW | 20 | 3,11 (78,99) | 2,89 (73,33) | 1 (25,4) | 2,02 (51,31) |
| 6 | CTS 30-20 UHMW | 20 | 3,11 (78,99) | 2,89 (73,33) | 1 (25,4) | 2,02 (51,31) |
| 6 | CTS 30-20 UHMW | 20 | 3,11 (78,99) | 2,89 (73,33) | 1,75 (44,45) | 2,02 (51,31) |
| 6 | CTS 42-40 T303 SS | 40 | 4,18 (106,22) | 4 (101,5) | 0 | 3,13 (79,5) |
| 6 | CTS 42-40 T303 SS | 40 | 4,18 (106,22) | 4 (101,5) | 1 (25,4) | 3,13 (79,5) |
| 6 | CTS 42-40 T303 SS | 40 | 4,18 (106,22) | 4 (101,5) | 0 | 3,13 (79,5) |
| 6 | CTS 42-40 UHMW | 40 | 4,18 (106,27) | 4 (101,5) | 0,5 (12,7) | 3 (76,2) |
| 6 | CTS 42-40 UHMW | 40 | 4,18 (106,27) | 4 (101,5) | 1 (25,4) | 3 (76,2) |
| 6 | CTS 42-40 UHMW | 40 | 4,18 (106,27) | 4 (101,5) | 1,25 (31,75) | 3 (76,2) |
| 6 | CTS 60-54 T303 SS | 54 | 4,24 (107,82) | 4,09 (103,96) | 0,69 (17,53) | 3,23 (82,04) |
| 6 | CTS 60-54 UHMW | 54 | 4,24 (107,82) | 4,09 (103,96) | 1 (25,4) | 2,98 (75,69) |
| 7 | CTS 30-22 UHMW | 22 | 3,42 (86,77) | 3,2 (81,23) | 1,5 (38,1) | 2,33 (59,18) |
| 7 | CTS 42-56 T303 SS | 56 | 5,88 (149,28) | 5,7 (144,68) | 0 | 4,58 (116,33) |
| 7 | CTS 42-56 UHMW | 56 | 5,88 (149,28) | 5,7 (144,68) | 1 (25,4) | 4,34 (110,24) |
| 7 | CTS 60-82 T303 SS | 82 | 6,45 (163,78) | 6,32 (160,6) | 0,75 (19,05) | 5,09 (129,29) |
| 7 | CTS 60-82 UHMW | 82 | 6,47 (164,46) | 6,32 (160,6) | 0,75 (19,05) | 4,84 (122,94) |
| 7 | CTS 60-82 UHMW | 82 | 6,47 (164,46) | 6,32 (160,6) | 1 (25,4) | 4,84 (122,94) |
| 7 | CTS 60-82 UHMW Blue | 82 | 6,47 (164,46) | 6,32 (160,6) | 0,75 (19,05) | 4,84 (122,94) |
| 8 | CTS 30-24 T303 | 24 | 3,74 (95,1) | 3,54 (89,81) | 0 | 2,79 (70,87) |
| 8 | CTS 30-24 T316L | 24 | 3,74 (95,1) | 3,54 (89,81) | 0 | 2,79 (70,87) |
| 8 | CTS 30-24 UHMW | 24 | 3,74 (95,12) | 3,52 (89,51) | 1 (25,4) | 2,53 (64,26) |
| 9 | CTS 30-26 T303 | 26 | 4,07 (103,25) | 3,84 (97,64) | 0,69 (17,53) | 2,98 (75,69) |
| 9 | CTS 30-26 UHMW | 26 | 4,07 (103,25) | 3,84 (97,64) | 0,75 (19,05) | 2,85 (72,39) |
| 10 | CTS 30-30 UHMW | 30 | 4,7 (119,28) | 4,49 (114,17) | 2,76 (70) | 3,38 (85,85) |
| 10 | CTS 30-30 UHMW | 30 | 4,7 (119,28) | 4,49 (114,17) | 0,75 (19,05) | 3,38 (85,85) |
| 11 | CTS 30-40 T303 | 40 | 6,29 (159,84) | 6,09 (154,71) | 0 | 4,86 (123,44) |
Référence du matériau
- Acetal - polyoxymethylene plastic
- Celcon - acetal copolymer
- CI - cast iron
- Hardened Steel
- Nylon
- T303 - stainless steel
- T316 - stainless steel
- UMHW - polyethylene plastic
Dimensionnement du rouleau de nez
Le diamètre minimum recommandé du rouleau de nez pour les bandes Cleatrac® est de 0,63" (15,9 mm) pour les bandes à maillage CTB 30, 42, 48 et 60. En règle générale, l'utilisation de rouleaux de nez n'est pas recommandée avec les bandes à maillage CTB 18.
Exception : si l'application a une distance de bout en bout du convoyeur de 10 pieds (3 m) ou moins et que la bande s'adapte lâchement autour du convoyeur, le diamètre minimal du rouleau de nez peut être réduit comme suit :
| Mesh | Minimum Diameter in (mm) |
|---|---|
| CTB 18-16-1414 | 1 (25.4) |
| CTB 18-16-1616 | 1 (25.4) |
| CTB 30-24-1616 | 0.5 (12.7) |
| CTB 30-24-1717 | 0.5 (12.7) |
| CTB 42-36-1616 | 0.375 (9.5) |
| CTB 42-36-1717 | 0.375 (9.5) |
| CTB 42-36-1818 | 0.375 (9.5) |
| CTB 48-48-1717 | 0.25 (6.3) |
| CTB 60-48-1818 | 0.25 (6.3) |
| CTB 60-48-1820 | 0.25 (6.3) |
| CTB 60-60-1818 | 0.2 (5.1) |
| CTB 60-60-1818F | 0.2 (5.1) |
Maillages de Cleatrac®
| Mesh | Thickness in. (mm) |
Lateral Pitch in. (mm) |
Opening Size (approx) |
Working Strength per Unit of Belt |
|---|---|---|---|---|
| CTB 18-16-1616 | 0.301 (7.6) | 0.67 (17.0) | 0.777 x 0.301 (inches) | 100 lb/ft (149 kg/m) |
| CTB 18-16-1414 | 0.35 (8.9) | 0.695 (17.7) | 0.855 x 0.350 (inches) | 250 lb/ft (372 kg/m) |
| CTB 30-24-1616 | 0.263 (6.7) | 0.505 (12.8) | 0.613 x 0.263 (inches) | 300 lb/ft (446 kg/m) |
| CTB 30-24-1717 | 0.287 (7.3) | 0.485 (12.3) | 0.590 x 0.287 (inches) | 200 lb/ft (298 kg/m) |
| CTB 42-36-1616 | 0.24 (6.1) | 0.35 (8.9) | 0.460 x 0.240 (inches) | 325 lb/ft (484 kg/m) |
| CTB 42-36-1717 | 0.235 (6.0) | 0.33 (8.4) | 0.435 x 0.235 (inches) | 325 lb/ft (484 kg/m) |
| CTB 42-36-1818 | 0.236 (6.0) | 0.325 (8.3) | 0.414 x 0.236 (inches) | 240 lb/ft (357 kg/m) |
| CTB 48-48-1717 | 0.24 (6.1) | 0.275 (7.0) | 0.375 x 0.240 (inches) | 450 lb/ft (670 kg/m) |
| CTB 60-48-1818 | 0.205 (5.2) | 0.26 (6.6) | 0.350 x 0.205 (inches) | 350 lb/ft (521 kg/m) |
| CTB 60-48-1820 | 0.156 (4.0) | 0.27 (6.9) | 0.326 x 0.156 (inches) | 120 lb/ft (179 kg/m) |
| CTB 60-60-1818 | 0.22 (5.6) | 0.225 (5.7) | 0.310 x 0.220 (inches) | 350 lb/ft (521 kg/m) |
| CTB 60-60-1818F | 0.22 (5.6) | 0.225 (5.7) | 0.310 x 0.220 (inches) | 350 lb/ft (521 kg/m) |
Configuration système requise
- Les composants de type matériau UHMW ont une température de fonctionnement maximale de 150 °F (66 °C).
- Les composants de type matériau moulés en acétal ont une température de fonctionnement maximale de 180 °F (82 °C).
Congélateurs tunnel
À utiliser avec prudence car la glace et la neige s'accumulent dans les ouvertures du maillage ou sur les composants d'entraînement, empêchant l'engagement des dents de pignon. Installez une brosse rotative, ou une méthode de nettoyage similaire, près de l'emplacement du pignon pour minimiser les débris.
Produits à pâte molle
À utiliser avec prudence car des débris peuvent s'accumuler dans les ouvertures du maillage ou sur les composants d'entraînement, empêchant l'engagement des dents de pignon. Installez une brosse rotative, ou une méthode de nettoyage similaire, près de l'emplacement du pignon pour minimiser les débris.
Températures élevées
La dilatation thermique de la largeur de la bande peut nuire à l'engagement du pignon avec les ouvertures de la bande. Si cela est évident lorsque la bande atteint la température d'application, ne verrouillez que le tiers médian des pignons sur l'arbre afin que les pignons extérieurs puissent « flotter » le long de l'arbre, ce qui permet la dilatation thermique et la contraction de la bande. Gardez à l'esprit que l'arbre devra être maintenu propre pour permettre aux pignons de « flotter ». Pour les produits à base de farine à des températures élevées, disposer la configuration de l'entraînement de manière à ce qu'un écran empêche les débris de s'accumuler sur l'arbre et les composants d'entraînement.
Bandes multiples entraînées par un arbre d'entraînement commun
Lorsque deux bandes ou plus sont entraînées sur un arbre d'entraînement commun et que l'alignement du produit est critique, Ashworth Bros., Inc. doit être informée au moment de la génération du bon de commande afin que les bandes soient assorties. De légères différences dans le pas de la bande peuvent affecter l'alignement du produit sur des cycles de convoyeur plus longs (généralement 10 pieds (3 m) ou plus). Les bandes de remplacement pour ces applications nécessitent que la commande fasse référence à des commandes précédentes.
Nombre de pignons
Le nombre minimal de pignons par arbre (x) peut être calculé sur la base de la formule suivante :
X = Largeur de la bande / (A + B)
Où :
A = espacement maximal autorisé entre les pignons
B = largeur totale du pignon
Les valeurs fractionnaires doivent être augmentées jusqu'au nombre entier suivant.
| Mesh | (A) Max Spacing Between Sprockets in. (mm) |
Minimum Spacing in. (mm) |
|---|---|---|
| CTB 18-16-1414 | 5 (127.0) | 0.695 (17.7) |
| CTB 18-16-1616 | 5 (127.0) | 0.67 (17.0) |
| CTB 30-24-1616 | 3.25 (82.5) | 0.505 (12.8) |
| CTB 30-24-1717 | 3.25 (82.5) | 0.485 (12.3) |
| CTB 42-36-1616 | 3.5 (88.9) | 0.35 (8.9) |
| CTB 42-36-1717 | 3.5 (88.9) | 0.33 (8.4) |
| CTB 42-36-1818 | 3.5 (88.9) | 0.325 (8.3) |
| CTB 48-48-1717 | 3.25 (82.5) | 0.275 (7.0) |
| CTB 60-48-1818 | 3 (76.2) | 0.26 (6.6) |
| CTB 60-48-1820 | 3 (76.2) | 0.27 (6.9) |
| CTB 60-60-1818 | 3 (76.2) | 0.225 (5.7) |
| CTB 60-60-1818F | 3 (76.2) | 0.225 (5.7) |
Calculateur de bande
Poids de la ceinture
Force de travail
Taille d’ouverture
Surface de zone ouverte
Zone ouverte à travers
Diamètre du nez min
Épaisseur
Besoin d'informations plus détaillées ?
Besoin d'informations plus détaillées ?
Besoin d'informations plus détaillées ?
Options
Options de produit
Le pignon est tout aussi important que la bande !
Fabriqué en polyéthylène UHMW ou en acier inoxydable T303, Cleatrac utilise les pignons parfaits pour entraîner positivement les bandes en maillage. Les pignons sont disponibles dans diverses tailles, mais des pignons de taille spéciale peuvent être fabriqués pour répondre aux besoins d'un client.
L'entraînement positif offre une véritable course de bande et les diamètres terminaux minimaux permettent un transfert étroit du produit sur et hors de la bande. Les pignons sont percés de manière surdimensionnée pour permettre un mouvement latéral sur l'arbre compensant les changements de largeur de bande dus à la température.
Est-ce que cela répond aux besoins de votre projet ?
Est-ce que cela répond aux besoins de votre projet ?
Est-ce que cela répond aux besoins de votre projet ?
C'est parti !
C'est parti !
C'est parti !
Téléchargements
Téléchargements
Guides d'installation
Bulletins techniques
Formulaire d'examen du système de convoyeur
Autre
Illustrations
